Роликоопоры > Подвесные (гирляндные) роликоопоры


Подвесная желобчатая (гирляндная) роликоопора


Подвесная желобчатая роликоопора (гирляндного типа) предназначена для удержания верхней части грузовой ленты с соответствующим названию способом крепления- на подвесах канатно-тросовых, и транспортируют крупнокусковые грузы. Роликоопора подвесная типа гирлянда имеет большие преимущества перед жесткими подвесными роликоопорами- если величина крутящего момента, воспринимая подшипниковым узлом при воздействии внешней нагрузки в пределах 1,0-4,0 кН, для ролика на жесткой опоре составляет 7-35 Нм, то конвейерного для ролика с упругим элементом(гирлянда)- всего 0,2-1,2 Нм. Это значительно увеличивает ресурс подшипника. Гибкие элементы роликоопоры примерно вдвое снижают динамические нагрузки на ленту, что позволяет увеличить скорость движения ленты (Vл) в 1,4-1,5 раз. Понижает металлоемкость.
Подвесная желобчатая (гирляндная) роликоопораПодвесная желобчатая (гирляндная) роликоопораПодвесная желобчатая (гирляндная) роликоопора
Конструктивные отличия подвесной роликоопоры:
- пониженная металлоемкость, то есть меньший вес, что имеет большое значение в условиях шахт, при ручном монтаже роликоопор;
- повышенная надежность уплотнения подшипникового узла, что увеличивает срок службы роликов;
- канатная подвеска, дающая возможность центровки ленты, снижения ударной нагрузки промежуточных опор в подвесном варианте;
- снижение динамических нагрузок;
- простота крепления;
- удобство при монтажных и демонтажных работах.

Надежность эксплуатации в тяжелых условиях повышенной запыленности, температуры, влажности позволяет широко применять роликоопоры подвесные в угольной промышленности.

Роликоопора подвесная предназначена для ширины ленты от 400 до 1600мм., оснащается роликами с диаметрами от 89 до 159мм., тип подшипника 203 по 309, угол наклона боковых роликов 20,30°. Есть варианты установки роликоопор на гибкий став посредствам крюковых подвесов, которые позволяют отключить роликоопору и заменить ее, не останавливая при этом конвейер. Ролики на данных роликоопорах бывают гладкие и амортизирующие.

Амортизирующие желобчатые гирляндные пятироликовые комплектуют амортизирующими роликами с дисками из резины с диаметром 245мм. Нижний ролик, покрытый слоем резины и имеющий наружный диаметр 219мм., и выполняется из трубы диаметром 127(133)мм. Он поддерживает нижнюю ветвь и очищает рабочую сторону ленты. Широко используется в угольной промышленности.

Варианты исполнения роликоопор


• Роликоопора подвесная верхняя КЛЗ 500 М9

Роликоопора устанавливается крайними опорами на канаты и закрепляется клиньями , между собой ролики крепятся кронштейнами с помощью фиксаторов.

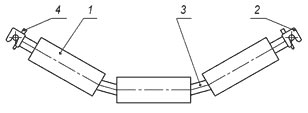

Подвесная желобчатая (гирляндная) роликоопора
1. Ролик
2. Крайние опоры на канатах
3. Кронштейны с фиксаторами
4. Клинья


• Роликоопора подвесная верхняя КЛ600.00.060 (усиленная)

Роликоопора устанавливается крайними опорами на канаты и закрепляется клиньями, между собой ролики крепятся кронштейнами с помощью заклепок.

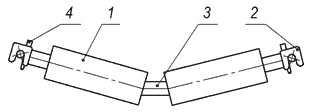

Подвесная желобчатая (гирляндная) роликоопора
1. Ролик
2. Крайние опоры на канатах
3. Кронштейны закрепленные с помощью заклепок
4. Клинья


• Роликоопора подвесная нижняя

Роликоопора подвесная нижняя служит для поддержания нижней ветви ленты.

Роликоопора устанавливается крайними опорами и фиксируется клиньями на кронштейнах рамок секций. Между собой ролики крепятся кронштейнами с помощью заклепок.
Подвесная желобчатая (гирляндная) роликоопора
1. Ролик
2. Крайние опоры на канатах
3. Кронштейны закрепленные с помощью заклепок
4. Клинья на кронштейнах рамок секций

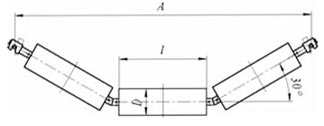

Типоразмеры подвесных желобчатых роликоопор

Подвесная желобчатая (гирляндная) роликоопора
Условное обозначение Размеры, мм
В D H l А
ГЖГ 80-127-30-3 800 127   310  1100
ГЖГ 100-127-30-3 1000 127 240 360 1300
ГЖГ 120-127-30-3 1200 127 297 440 1550
ГЖГ 120-159-30-3 1200 159   425
ГЖГ 120-159-30-3 1200 159   460
ГЖГ 140-159-30-3 1400 159   530


Пример условного обозначения верхней гирляндной роликоопоры для конвейера:
ГЖГ 100-127-30-3, где:
ГЖГ - гирлянда желобчатая гладкая
100 - ширина ленты, (1000 мм.)
127 - диаметр ролика (мм.)
30 - угол наклона бокового ролика, в градусах
3 - число роликов


заполнить заявку на конвейерные роликоопоры
