Соединение лент > Замок ALLIGATOR LACING

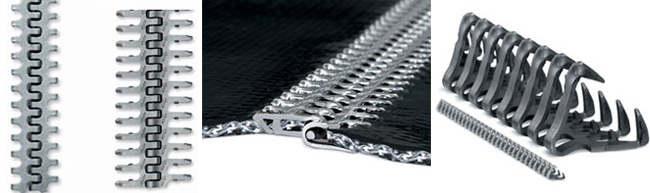

Стыковка конвейерных лент - замок ALLIGATOR LACING



Область применения: стыковка конвейерной ленты для конвейеров сельскохозяйственных машин, пищевых и кормовых конвейеров, конвейеров на упаковке и транспортировании ручной клади, в кассовых аппаратах и конвейеров у прилавках.


Основные характеристики


Типоразмер соединения Прочность ленты, н/мм Толщина ленты, мм Min диаметр барабана, мм Типоразмер соединения Прочность ленты, н/мм Толщина ленты, мм Min диаметр барабана, мм
00 43 -1,6 25 25 175 4,8-5,6 100
1 78 1,6-2,4 40 27 175 5,6-7,1 125
7 87 2,4-3,6 50 35 260 7,1-7,9 175
15 114 3,2-4,0 65 45 280 7,9-9,5 230
20 166 4,0-4,8 75 55 300 9,5-11,0 300



Соединения (в каждой коробке 4 комплекта соединений со стержнями)



Сталь оцинкованная

Типоразмер соединения Ширина ленты, мм Масса, кг Типоразмер соединения Ширина ленты, мм Масса, кг
00 25
00-300 300 0,14 25-300 300 0,68
00-600 600 0,28 25-600 600 1,35
00-900 900 0,42 25-900 900 2,03
00-1200 1200 0,57 25-1000 1000 2,25
25-1200 1200 2,70
1А-300 300 0,25 25-1500 1500 3,37
1А-600 600 0,49 27
1А-900 900 0,73 27-300 300 0,80
1А-1000 1000 0,82 27-600 600 1,60
1А-1200 1200 0,98 27-900 900 2,38
1А-1500 1500 1,22 27-1000 1000 2,65
7 27-1200 1200 3,18
7-300 300 0,32 27-1500 1500 3,97
7-600 600 0,64 35
7-900 900 0,96 35-300 300 1,28
7-1000 1000 1,07 35-600 600 2,56
7-1200 1200 1,28 35-900 900 3,84
7-1500 1500 1,71 35-1000 1000 4,26
15 35-1200 1200 5,12
15-300 300 0,46 35-1500 1500 6,40
15-600 600 0,91 45
15-900 900 1,37 45-300 300 1,51
15-1000 1000 1,52 45-600 600 3,17
15-1200 1200 1,83 45-900 900 4,75
15-1500 1500 2,29 45-1000 1000 5,28
20 45-1200 1200 6,34
20-300 300 0,60 45-1500 1500 7,92
20-600 600 1,20 55
20-900 900 1,81 55-300 300 2,13
20-1000 1000 2,01 55-600 600 4,26
20-1200 1200 2,42 55-900 900 6,39
20-1500 1500 3,02 55-1000 1000 7,10
  55-1200 1200 8,52
55-1500 1500 10,56


Сталь нержавеющая

Типоразмер соединения Ширина ленты, мм Масса, кг Типоразмер соединения Ширина ленты, мм Масса, кг
00S 7S
00S-300 300 0,14 7S-300 300 0,32
00S-600 600 0,28 7S-600 600 0,64
00S-900 900 0,42 7S-900 900 0,96
00S-1200 1200 0,57 7S-1000 1000 1,07
1S 7S-1200 1200 1,28
1S-300 300 0,25 7S-1500 1500 1,71
1S-600 600 0,49
1S-900 900 0,73
1S-1000 1000 0,82
1S-1200 1200 0,98
1S-1500 1500 1,22



Для трансмиссионных лент


Типоразмер соединения Кол-во полос cоединений, шт. Масса, кг Типоразмер соединения Кол-во полос cоединений, шт. Масса, кг
Сталь оцинкованная Сталь нержавеющая
00 6х150 0,09 005 6х150 0,09
1A 6х150 0,15 1AS 6х150 0,15
7 6х150 0,20 7S 6х150 0,20
15 8х300 0,41 15S 8х300 0,41
20 8х300 0,55 20S 8х300 0,55
25D 8х300 0,64 25DS 8х300 0,64
27K 8х300 0,78 27KS 8х300 0,78
35N 8х300 1,23 35NS 8х300 1,23
45V 8х300 1,50 45VS 8х300 1,50
55W 8х300 2,14 55WS 8х300 2,14
65W 8х300 2,63



Монтажный инструмент и приспособления для стыков Alligator Lacing


стыковка Alligator Lacing Монтаж соединения производится с помощью молотка и запатентованных зажимов, которые крепко держат ленту и полосу соединения, обеспечивая прямой и качественный стык.

Устройство для резки лент Belt Сutter


устройство для резки конвейерных лент Belt Сutter
Типоразмер соединения Ширина ленты, мм Масса, кг
300324 600 8,00
300330 750 8,70
300336 900 9,00
300342 1050 11,80
300348 1200 12,70
300360 1500 14,90
300372 1800 17,00
30023 Запасное лезвие 0,10
