Соединение лент > Замок FLEXCO BOLT SOLID PLATE

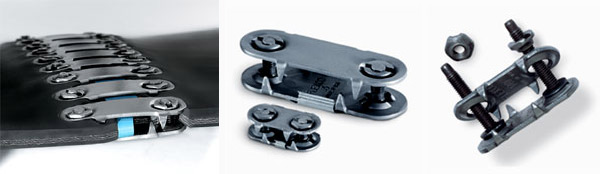

Стыковка конвейерных лент - замок FLEXCO BOLT SOLID PLATE
Область применения: Для стыковки транспортерных конвейерных лент высоконагруженных конвейеров, в шахтах, карьерах стройматериалов, сталелитейных заводах, зерновых элеваторах, химических предприятиях и т. п.
Основные характеристики
| Типоразмер соединения |
Прочность ленты,Н/мм |
Толщина ленты, мм |
Min диаметр барабана, мм |
Кол-во компл. в коробке шт. |
Металл (материал) соединения |
| Сталь |
Сталь нержавеющая |
Мегалой |
Ивердьюр |
| 1 |
315 |
5 - 11 |
250 |
25 |
+ |
|
|
|
| 140 |
400 |
5 - 11 |
300 |
25 |
+ |
+ |
+ |
+ |
| 190 |
630 |
8 - 14 |
400 |
25 |
+ |
+ |
+ |
+ |
| 1 - 1/2 |
500 |
11 - 17 |
400 |
25 |
+ |
+ |
+ |
+ |
| 2 |
800 |
14 - 21 |
700 |
25 |
+ |
+ |
+ |
+ |
| 2 - 1/4 |
1000 |
14 - 30 |
850 |
25 |
+ |
|
|
|
| 2 - 1/2 |
800 |
19 - 25 |
1000 |
10 |
+ |
|
|
|
| 3 |
1000 |
24 или более |
1200 |
10 |
+ |
|
|
|
| * Устойчивость соединений |
к абразивному износу |
Х |
Х |
О |
С |
| к химическим воздействиям |
С |
Х --> О |
С |
С |
| к коррозии |
Б |
О |
С |
С |
* Устойчивость:
Х – хорошая
С –слабая
Б –благоприятная
О - отличная
Количество комплектов болтовых соединений (нижняя и верхняя пластины, два болта, две гайки)
| Ширина ленты |
Типоразмер болтового соединения |
| 140; 190 |
1,5; 2; 2,25 |
2,5; 3 |
| стык 90 градусов |
стык 90 градусов |
стык 90 градусов |
| 500 |
16 |
13 |
10 |
| 650 |
21 |
17 |
14 |
| 800 |
26 |
21 |
17 |
| 1000 |
32 |
26 |
21 |
| 1200 |
39 |
31 |
26 |
| 1400 |
46 |
37 |
30 |
Монтажные инструменты и приспособления для замков FLEXCO BOLT SOLID PLATE
| Инструмент |
Название |
Заказной номер |
Типоразмер болтового соединения |
Масса, кг |
 |
пробойник |
Р1Р
Р2Р
РЗР |
140, 190, RP1, 375Х, 550
1-1/2, 2, 2-1/4, RP2
2-1/2, 3 |
0,06
0,10
0,13 |
 |
торцовый гаечный ключ |
S1S
S2S
S3S |
140, 190, RP1, 375Х, 550
1-1/2, 2, 2-1/4, RP2
2-1/2, 3 |
0,09
0,09
0,13 |
 |
направляющая для насадки болтов |
2BH |
|
0,02 |
 |
обламыватель болтов |
110
112
113 |
140, 190, RP1, 375Х, 550
1-1/2, 2, 2-1/4, RP2
2-1/2, 3 |
0,60
0,66
0,90 |
 |
зубило для замены изношенных верхних пластин, предотвращающих необходимость замены соединения стыка |
C1C
C2C |
140, 190, RP1, 375Х, 550
1-1/2, 2, 2-1/4, RP2 |
0,54
0,54 |
| Для монтажа с помощью дрели |
| Инструмент |
Название |
Заказной номер |
Типоразмер болтового соединения |
Масса, кг |
 |
пробойник |
HР1
HР2
HРЗ |
140, 190, RP1, 375Х, 550
1-1/2, 2, 2-1/4, RP2
2-1/2, 3 |
0,07
0,07
0,10 |
 |
гаечный ключ |
HW1
HW2
HWЗ |
140, 190, RP1, 375Х, 550
1-1/2, 2, 2-1/4, RP2
2-1/2, 3 |
0,11
0,14
0,17 |
 |
патрон |
5552 |
|
0.16 |
| Флекско – лок лента |
| Инструмент |
Название |
Заказной номер |
Типоразмер болтового соединения |
Длина, м |
 |
Flexco (Флекско) лок - лента для предотвращения просыпания транспортируемого материала и попадания влаги в стык |
FL7C
FL11C |
140, 190, 1-1/2, 2, 2-1/4,
2-1/2, 3 |
30
30 |

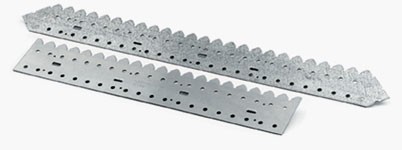

| Шаблоны |
 |
Для пробивки (сверления) отверстий под болты соединений. Шаблоны гарантируют точное расстояние между пластинами |
|
|
|
|
