Ролики конвейерные > Ролики конвейерные гладкие


Ролики конвейерные гладкие - виды и применение


Ролики конвейерные гладкие могут быть следующих видов:

Ролики конвейерные гладкиеРолик ПВХ - используется в рольгангах и конвейерах при перемещении легких грузов до 70кг. Позволяет перемещать груз с низким уровнем шума. При использовании роликов ПВХ на рольгангах, защищает поверхность перемещаемого груза от повреждений, которые могут нанести металлические ролики.

Ролики конвейерные гладкиеРолик из нержавеющей стали - используется в конвейерах и рольгангах при перемещении продуктов питания. А так же в помещениях с низкими температурами и высокой влажностью для любых грузов.

Ролики конвейерные гладкиеРолик металлический - используется в конвейерах и рольгангах при перемещении различных видов груза. А так же используется в изготовлении роликоопор для перемещения сыпучих грузов. Наша компания предлагает два вида металлических роликов диаметром 50мм: с нагрузкой до 240кг на ролик и более мощные.
Ролики конвейерные гладкие

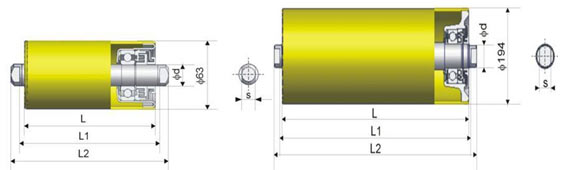

Гладкий ролик диаметром от 63 до 194 мм. и длиной до 6310 мм:
Ролики конвейерные гладкие

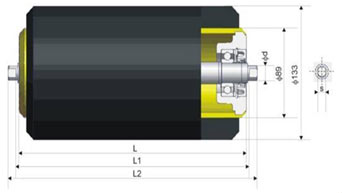

Ролик обрезиненный диаметром от 76 до 133 мм. длиной до 6204 мм. и толщиной резинового покрытия до 22 мм:
Ролики конвейерные гладкие
Ролики из полиэтилена высокой плотности имеют множество преимуществ перед стальными роликами. Несущая поверхность ролика сделана из полиэтилена высокой плотности и обеспечивает превосходную ударную прочность, противокоррозионную, кислотную и щелочную устойчивость.
Ролики конвейерные гладкиеРолики конвейерные гладкиеРолики конвейерные гладкие

Усиленная структура синтетического полимера позволяет ролику иметь ту же самую жесткость, как и у стального ролика. Лабиринтовые уплотнения предотвращают попадание воды и пыли во внутреннюю часть вала. Специальная технология двух двойных лабиринтовых уплотнений позволяет сохранять сухой внутреннюю часть вала в любых окружающих условиях. Преимущество от использования полимерных роликов обеспечивается низкой стоимостью эксплуатационных затрат: не требуется смазка, очень легко производить замену, снижая время обслуживания до минимума.

К данным роликам не прилипает транспортируемый материал, и конвейерная лента движется прямолинейно и не подвергается интенсивному износу. Испытания пластиковых роликов на износ показали, что они не подвержены воздействию щелочей и кислот в отличие от металлических. Данные ролики на 50 % легче, чем стальные, минимальное сопротивление качения, простота в установки на конвейеры в труднодоступных местах.

Данные ролики используют на предприятиях опасных по газу и пыли, таких как: обработка соли, производство удобрений, добыча и обогащение руд , угольные шахты с высокой концентрацией метана, зерновые склады с высокой концентрацией пыли; включая высокую влажность и большое количество грязи, а также в агрессивной среде


Сравнение массы пластиковых роликов со стальными


Ширина ленты (мм) Сталь (кг) Пластик (кг) Разница (%)
450 x 127 x 25 3.90 1.90 49%
600 x 127 x 25 4.70 2.25 48%
750 x 127 x 25 5.60 2.62 47%
900 x 127 x 25 6.40 2.98 47%
1050 x 127 x 25 7.20 3.33 46%
1200 x 127 x 25 8.00 3.70 46%
1400 x 152 x 30 12.10 5.89 49%
1500 x 152 x 30 13.10 6.74 51%
1600 x 152 x 30 13.90 6.96 50%
1800 x 152 x 30 15.20 7.70 51%



Варианты исполнения пластиковых роликов


Диаметр ролика Диаметр вала Подшипник
89 мм 17 мм 6203
89 мм 20 мм 6204
102 мм 20 мм 6204
102 мм 25 мм 6205
108 мм 20 мм 6204
108 мм 25 мм 6205
108 мм 30 мм 6206
114 мм 20 мм 6204
114 мм 25 мм 6205
127 мм 20 мм 6204
127 мм 25 мм 6205 или 6305
127 мм 30 мм 6206
133 мм 20 мм 6204
133 мм 25 мм 6205 или 6305
133 мм 30 мм 6206
140 мм 25 мм 6205 или 6305
140 мм 30 мм 6206
152 мм 25 мм 6305
152 мм 30 мм 6206 или 6306
152 мм 35 мм 6207
159 мм 30 мм 6306
159 мм 35 мм 6207
159 мм 40 мм 6308



Анализ тестирования материала полиэтилена низкого давления (ПЭНД)


Испытание Измерение Испытания ASTM Результат
Плотность при 23°C г/см3 D792 1.016
Твердость по Роквеллу “R” R D785 42.9
Предел прочности на разрыв при 2”/мин кг/см2 D638 184,20
Предел текучести на разрыв при 2”/мин кг/см2 D638 243,96
Процент удлинения на разрыв при 2”/мин % D638 10.8
Относительное удлинение на разрыв при 2”/мин % D638 521
1% секущий модуль кг/см2 D790B 12022,52
Испытание на ударную прочность по Изоду при 23°C f.p.i.n D256A Не сломался
Испытание на ударную прочность по Изоду при -40°C f.p.i.n D256A Не сломался
Твердомер ”D” D/15 сек D2240 65
Температура плавления при давлении 4,65 кг/см2 °C D648 81+/-1.8°
Температура плавления при давлении 18,56 кг/см2 °C D648 60+/-1.1°
Температура размягчения по показателю Вика °C D1525B 130+/-1.8°

Коэффициент линейного теплового расширения

D696 1.16x0.0001/°



Методы испытаний


• JIS (Японские промышленные стандарты)
• CNS (АСЧПУ)
• Astm (Американское общество по испытанию материалов)
• IEC (Стандарты Международной Электротехнической Комиссии)

Испытания Ролик пластиковый Ролик ПВХ Стальной ролик
Огнестойкость под давлением B C A
Испытание на долговечность A C B
Динамическая балансировка A A B
Устойчивость к влаге A A D
Устойчивость к абразивному износу B C B
Пыленепроницаемость A B B
Энергосбережение A A C
Устойчивость к низким температурам B D B
Антистатичность A D B
Устойчивость к кислоте A A D
Устойчивость к щелочи A C D
Химическая стойкость B D B
Устойчивость к растрескиванию под действием напряжения окружающей среды B D B
Устойчивость к облучению B C B
Устойчивость к разрушению под воздействием озона B C B
Бесшумность A A D
Прочность на растяжение A B C
Низкий коэффициент трения A B D

Шкала оценок:   A – отлично,   B – хорошо,   C – средне,   D – плохо


Типоразмеры гладких конвейерных роликов

Ролики конвейерные гладкие
Ролики конвейерные гладкие Ролики конвейерные гладкие

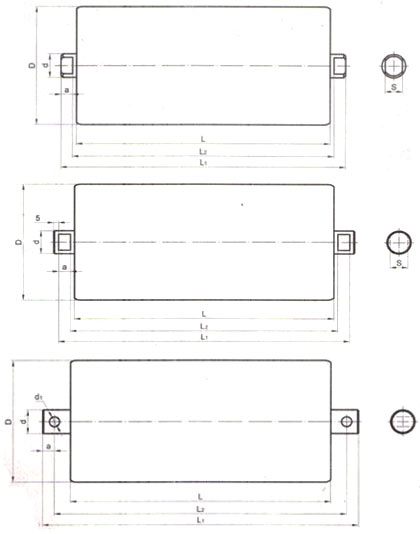

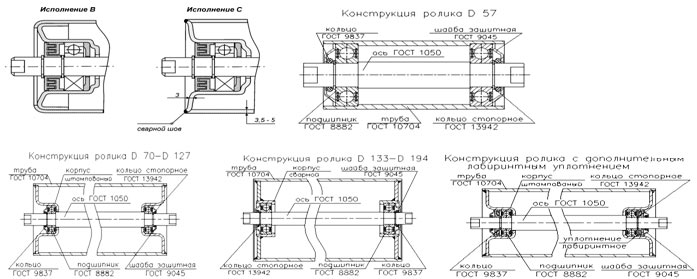

Типоразмеры роликов:
Ролики диаметром от 63 до 102 мм.
Ролики диаметром от 108 до 133 мм.
Ролики диаметром от 159 до 194 мм.


Максимальная нагрузка на ролики

Максимальная нагрузка на ролики (кН) в зависимости от диаметра ролика и скорости ленты (ресурс ролика 10000 часов). При ресурсе роликов 20000 часов нагрузка умножается на 0,795; при 30000 часов - на 0,695; при 40000 часов - на 0,635.

Диаметр, мм Тип Подшипник Скорость ленты, м/с
1 2 3.15 4 5 6.3 8
63 1 204 1.73 1.37
89 1 204 2 1.55 1.33
89 2 305 3.45 2.73 2.35
102 1 304 2.55 2.02 1.74 1.6
102 2 307 5.32 4.22 3.63 3.35
127 1 305 3.88 3.08 2.65 2.45 2.27
127 2 308 7.08 5.62 4.83 4.46 4.13
159 1 307 6.2 4.9 4.2 3.9 3.61 3.34
159 2 308 7.62 6.05 5.2 4.8 4.46 4.13
194 1 308   6.47 5.56 5.13 4.76 4.41 4.07
194 2 310   9.76 8.37 7.74 7.18 6.65 6.14

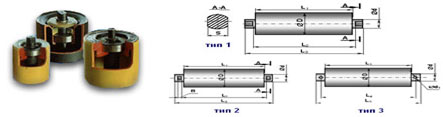

Типы гладких роликов


Ролики конвейерные гладкие

Тип роликов

Исполнение

Обозначение
по рабочей поверхности по концам оси
Верхний Гладкий Со сквозной лыской Г
Гладкий С глухой лыской ГЛ
Нижний Гладкий Со сквозной лыской Н
Гладкий С глухой лыской НЛ



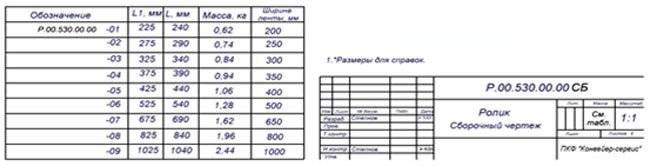

Основные размеры ролика


Ролики конвейерные гладкие

Номинальный диаметр ролика D, мм Длина ролика L, мм
63 160 200 250 315 380 500 600 750 950 750
76,89 160 200 250 315 380 465 500 600 670 670
102,108 160 200 250 315 380 465 500 530 600


Исполнение концов осей Диаметр ролика D, мм Размеры концов осей, мм
d1 S-0.1-0.3 a
Со сквозной лыской 63 20 14 9;15
76,89 20 9;12;15;20
102,108 20;25 14;18
С глухой лыской 102,108 20;25 14;18 9;12;15
127,133 20;25;30 14;18



Варианты исполнения


Ролики конвейерные гладкие
Выпускаются диаметром от 76 до 219 мм и длиной от 110 до 2200 мм по ТУ 3149-004-00225526-2004.

Технические характеристики роликов:
• Диаметр ролика D, мм – 89, 102, 108, 127, 133, 152, 159, 194 и 219.
• Длина обечайки L1, мм – согласно ГОСТ 22644 и ГОСТ Р 51984 (160 – 1800).
• Допустимый момент сопротивления вращению - по ГОСТ Р 51984.
• 90 – % ресурс роликов по ГОСТ Р 51984.
• Температурный диапазон эксплуатации – от - 40°С до + 40°С.


Защита подшипникого узла

Гладкие конвейерные ролики выпускаются с различными степенями защиты подшипникового узла для различных режимов работы и условий эксплуатации.

группа защиты тип подшипника диаметр ролика D, мм
02 Группа защиты 02 80-205 89, 102, 108, 127
80-306 127, 133, 152, 159
80-307 152, 159
80-310 194
03 Группа защиты 03 80-205 89, 102, 108, 127
80-306 127, 133, 152, 159
80-307 152, 159
04 Группа защиты 04 80-406 159


02 - 1 группа защиты подшипникового узла ролика

Данная группа защиты имеет технические характеристики:
• эксплуатационный ресурс:
  Ø 152, 159 мм - не менее 35 тыс. часов (подшипник 307);
  Ø 108, 114, 127, 133 мм - не менее 30 тыс. часов (подшипник 306);

• низкое пусковое сопротивление и низкое сопротивление вращению;
• высокогерметичный подшипниковый узел, состоящий из:
  а) внутреннего уплотнительного кольца;
  б) подшипника с повышенной статической и динамической грузоподъемностью;
  в) тройного лабиринтного уплотнения;
  г) передней защитной крышки и защитного кольца, конструктивно создающих дополнительный лабиринт и вращающуюся самоочищающуюся камеру.



03 группа защиты подшипникового узла ролика

Для тяжелых и особо тяжелых условий эксплуатации производятся и успешно эксплуатируются ролики ленточных конвейеров с группой защиты подшипникового узла 03, конструкция которых аналогична известным роликам серии PSV, фирмы INTЕRROLL, Германия (аналогов в России не производится).

Данная группа защиты имеет технические характеристики:
• эксплуатационный ресурс:
  Ø 152, 159 мм - не менее 45 тыс. часов (подшипник 307);

  Ø 108, 114, 127, 133 мм - не менее 40 тыс. часов (подшипник 306);
• скорость движения конвейерной ленты - до 4,0 м/сек;
• низкое пусковое сопротивление и низкое сопротивление вращению;
• высокогерметичный подшипниковый узел, состоящий из:
а) внутреннего уплотнительного кольца;
б) тройного лабиринтного уплотнения;
в) наружного уплотнительного кольца;
г) вращающейся самоочищающейся камеры;
д) полиамидной защитной крышки с резиновым кольцом.

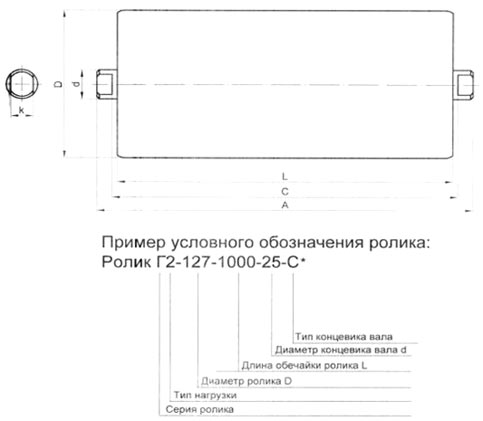

Пример условного обозначения конвейерных роликов

Ролик конвейерный 02-127/205х360 ТУ 3149-004-00225526-2004 - ролик 02 группы защиты подшипниковых узлов, наружным диаметром 127 мм, с 205 подшипниками и длиной обечайки ролика 360 мм.
