Соединение лент > Замок FLEXCO BOLT HINGED

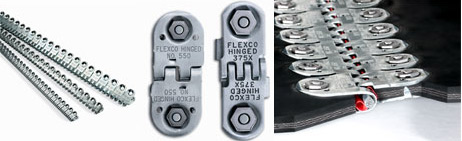

Стыковка конвейерных лент - замок FLEXCO BOLT HINGED
Область применения соединений BOLT HINGED FLEXCO (Флекско): конвейеры в строительных и дорожных машинах, угольных, соляных и калийных шахтах, складские конвейеры и т. п.
Основные характеристики
| Типоразмер соединения |
Прочность ленты, Н/мм |
Толщина ленты, мм |
Min диаметр барабана, мм |
| 375Х |
400 |
6-10 |
125 |
| 550 |
500 |
6-16 |
200 |
Комплект (шарнир, болты, гайки, стержень, уплотнительная трубка) на 1 стык соответствующей ширины конвейерной ленты.
| Ширина ленты, мм |
Заказной номер |
Масса, кг |
| сталь оцинкованная |
сталь нержавеющая |
| 400 |
375 XJ 400 NC-SN |
375 XSJ 400 NCS |
1,28 |
| 500 |
375 XJ 500 NC-SN |
375 XSJ 500 NCS |
1,59 |
| 650 |
375 XJ 650 NC-SN |
375 XSJ 650 NCS |
2,07 |
| 800 |
375 XJ 800 NC-SN |
375 XSJ 800 NCS |
2,55 |
| 1000 |
375 XJ 1000 NC-SN |
375 XSJ 1000 NCS |
3,18 |
| 1200 |
375 XJ 1200 NC-SN |
375 XSJ 1200 NCS |
3,77 |
| 1400 |
375 XJ 1400 NC-SN |
375 XSJ 1400 NCS |
4,46 |
| |
| 500 |
375 J 500 NC-SN |
550 SJ 500 SSC |
1,66 |
| 650 |
375 J 650 NC-SN |
550 SJ 650 SSC |
2,16 |
| 800 |
375 J 800 NC-SN |
550 SJ 800 SSC |
2,66 |
| 1000 |
375 J 1000 NC-SN |
550 SJ 1000 SSC |
3,32 |
| 1200 |
375 J 1200 NC-SN |
550 SJ 1200 SSC |
4,00 |
| 1400 |
375 J 1400 NC-SN |
550 SJ 1400 SSC |
4,65 |
Дополнительные стержни
| Ширина ленты, мм |
Заказной номер |
Масса, кг |
Ширина ленты, мм |
Заказной номер |
Масса, кг |
| 650 |
550 MA J 650 SC - SN |
2,1 |
500 |
375 XEJ 500 NB |
1,59 |
| 650 |
375 XEJ 650 NB |
2,07 |
| 800 |
375 XEJ 5800 NB |
2,55 |
| 800 |
550 MA J 800 SC - SN |
2,7 |
1000 |
375 XEJ 51000 NB |
3,18 |
| 1200 |
375 XEJ 1200 NB |
3,77 |
| 650 |
550 SJ 650 NB |
2,16 |
| 1000 |
550 MA J 1000 SC - SN |
3,3 |
800 |
550 SJ 12800 NB |
2,66 |
| 1000 |
550 SJ 1000 NB |
3,32 |
| 1200 |
550 SJ 1200 NB |
4,00 |
Сплавы
СПЛАВ «Megalloy»
(самый стойкий к износу и истиранию)
| Ширина ленты, мм |
Заказной номер |
Вес, кг |
| 650 |
550 MA J 650 SC - SN |
2,1 |
|
|
| 800 |
550 MA J 800 SC – SN |
2,7 |
|
|
| 1000 |
550 MA J 1000 SC - SN |
3,3 |
|
| 1200 |
550 MA J 1200 SC - SN |
4,0 |
|
|
Антимагнитный сплав
| Ширина ленты, мм |
Заказной номер |
Вес, кг |
| 500 |
375 XEJ 500 NB |
1,59 |
| 650 |
375 XEJ 650 NB |
2,07 |
| 800 |
375 XEJ 800 NB |
2,55 |
| 1000 |
375 XEJ 1000 NB |
3,18 |
| 1200 |
375 XEJ 1200 NB |
3,77 |
| 650 |
550 SJ 650 NB |
2,16 |
| 800 |
550 SJ 800 NB |
2,66 |
| 1000 |
550 SJ 1000 NB |
3,32 |
| 1200 |
550 SJ 1200 NB |
4,00 |
| 1400 |
550 SJ 1400 NB |
4,50 |
|
Монтажные инструменты и приспособления для BOLT HINGED FLEXCO
| Инструмент |
Название |
Заказной номер |
Типоразмер болтового соединения |
Масса, кг |
 |
пробойник |
S1S |
375X, 550 |
0,06 |
 |
торцовый гаечный ключ |
S1S |
375X, 550 |
0,09 |
 |
обламыватель болтов |
110 |
375X, 550 |
0,60 |
| Для монтажа с помощью дрели |
| Инструмент |
Название |
Заказной номер |
Типоразмер болтового соединения |
Масса, кг |
 |
пробойник |
HP1 |
375X, 550 |
0,07 |
 |
гаечный ключ |
HW1 |
375X, 550 |
0,11 |
 |
патрон |
5552 |
|
0.16 |
Шаблоны для пробивки отверстий под болты
Применение шаблонов для пробивки отверстий под болты гарантирует точное расстояние между отверстиями.
| Ширина ленты, мм |
Заказной номер |
Масса, кг |
Заказной номер |
Масса, кг |
| для соединения 375X |
для соединения 550 |
| 400 |
375X-400 |
0,84 |
--- |
--- |
| 500 |
375X-500 |
1,05 |
5-500 |
1,05 |
| 650 |
375X-650 |
1,36 |
5-650 |
1,36 |
| 800 |
375X-800 |
1,68 |
5-800 |
1,68 |
| 1000 |
375X-1000 |
2,09 |
5-1000 |
2,09 |
| 1200 |
375X-1200 |
2,51 |
5-1200 |
2,51 |
| 1400 |
375X-1400 |
2,93 |
5-1400 |
2,93 |
| 1600 |
--- |
--- |
5-1600 |
3,35 |
|
|
|
|
