Ролики конвейерные > Ролики дефлекторные

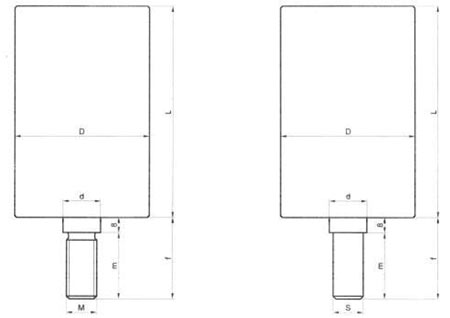

Ролики конвейерные дефлекторные - типоразмеры


Ролики конвейерные дефлекторные
Размеры, мм Подшипник Масса, кг
D L f m d M=S
89 160 43 35 20 16 204 2,7
200 3,2
102 160 304 3,2
200 3,8
127 25 305 5,7
159 53 45 30 20 307 7,9



Ролики дефлекторные центрирующей роликоопоры


Ролики конвейерные дефлекторные
Ролики дефлекторные центрирующей роликоопоры предназначены для направления хода транспортной ленты и предотвращения ее смещения на конвейере под нагрузкой. Для снижения износа ленты дефлекторные ролики изготавливаются из композитного материала, имеющего низкий коэффициент трения.

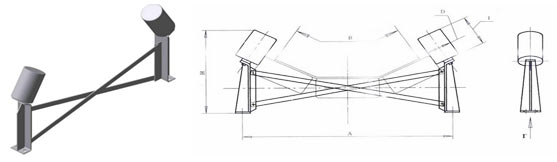

Ролики дефлекторные верхние для желобчатой роликоопоры


Ролики конвейерные дефлекторные Ролики конвейерные дефлекторные

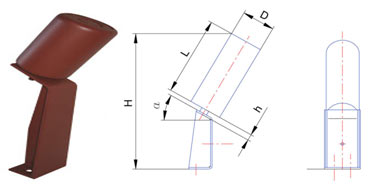

Дефлекторный ролик верхний:
D — Диаметр роликов (мм);
L — Длина обечайки ролика (мм);
Н — Высота оси ролика (мм);
a — Межцентровое расстояние присоединительных пазов (мм)

Пример условного обозначения верхних дефлекторных роликов диаметром D-127 мм для конвейера с шириной ленты В-800 мм, с желобчатыми роликоопорами, имеющими угол наклона боковых роликов 300: Ролики рефлекторные ДЖ80-127-30.

Ролики дефлекторные верхние для желобчатой роликоопоры рекомендуется устанавливать по всей трассе конвейера с шагом 10-15 м., а также в местах, где в результате схода ленты на сторону может произойти повреждение кромок ленты.

Характеристика дефлекторных верхних роликов для желобчатой ленты:

Ширина ленты В, мм Типоразмер роликоопоры Размеры, мм
D H L A a d
650 ДЖ65-89-30 89 435 160 870 60 14
ДЖ65-102-30 102 440 160 870 60 14
800 ДЖ80-89-30 89 578 200 1100 60 18
ДЖ80-102-30 102 581 200 1100 60 18
ДЖ80-127-30 127 587 200 1100 60 18
1000 ДЖ120-89-30 89 578 200 1300 60 18
ДЖ100-102-30 102 581 200 1300 60 18
ДЖ120-127-30 127 587 200 1300 60 18
1200 ДЖ120-89-30 89 578 200 1550 60 18
ДЖ120-102-30 102 581 200 1550 60 18
ДЖ120-127-30 127 587 200 1550 60 18
1400 ДЖ140-127-30 127 702 200 1750 70 18
ДЖ140-159-30 159 727 200 1750 70 18
1600 ДЖ160-159-30 159 707 200 1950 70 18
2000 ДЖ200-159-30 159 870 200 2400 100 24



Ролики дефлекторные нижние для плоской ленты


Ролики конвейерные дефлекторные
Пример условного обозначения нижнего дефлекторного ролика для плоской ленты диаметром D-127 мм для конвейера с шириной ленты В-800 мм: Ролики рефлекторные ДЖ80-127.

Ролики дефлекторные нижние для плоской ленты устанавливаются на секциях средней части конвейера с шагом 10-15 м., а также в тех местах, где возможен интенсивный сход ленты и повреждение ее кромок.

Характеристика дефлекторных нижних роликов для плоской ленты:

Ширина ленты В, мм Типоразмер роликоопоры Размеры, мм
D A L H a c k
400 ДН40-89 89 620 100 130 135 14 20
ДН40-102 102 620 100 135 14 20
500 ДН50-89 89 720 100 135 14 20
ДН50-102 102 720 100 135 14 20
650 ДН65-89 89 870 100 135 14 20
ДН65-102 102 870 100 220 18 25
800 ДН80-89 89 1100 110 220 18 25
ДН80-102 102 1100 110 220 18 25
ДН80-127 127 1100 110 220 18 25
1000 ДН100-89 89 1300 110 220 18 25
ДН100-102 102 1300 110 220 18 25
ДН100-127 127 1300 110 220 18 25
1200 ДН120-89 89 1550 110 220 18 25
ДН120-102 102 1550 110 220 18 25
ДН120-127 127 1550 110 220 18 25
1400 ДН140-159 159 1750 200 220 250 18 25
1600 ДН160-159 159 1950 200 220 250 18 25
2000 ДН200-159 159 2400 200 225 250 * *

* в роликах B = 2000 мм вместо пазов применены отверстия диаметром 24
