Соединение лент > Замок FLEXCO RIVET HINGED

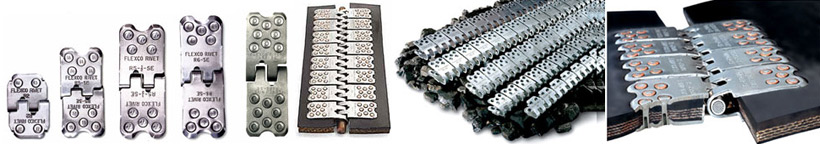

Стыковка конвейерных лент - замок FLEXCO RIVET HINGED
Область применения: стыковка поливинилхлоридных и резинотканевых конвейерных лент для конвейеров на открытых и подземных угольных разработках, рудниках, ГОКах, карьерах стройматериалов, обогатительных фабриках, сталелитейных и деревообрабатывающих предприятиях, дорожных машин, питателей и т. п.
Основные характеристики
| Типоразмер соединения |
Прочность ленты,
Н/мм |
Толщина ленты,
мм |
Типоразмер заклепки |
Min диаметр
барабана,мм |
Материал соединения |
Заказной номер стержня |
| R 2 |
400 |
5-6 |
A |
125 |
сталь оцинков.
сталь нержав. |
NC , NAC , SC , AC ,
NCS, ACS, SSC, HB |
| 6-8 |
AA |
| 7-10 |
B |
| R 5 |
800 |
6-8 |
A |
200 |
сталь нержав.
сталь оцинков.
сплав RustAlloy |
NC, NAC , SC , AC,
NCS, ACS, SSC, HB |
| 7-10 |
B |
| 9-11 |
C |
| R5 1/2 |
1250 |
8-9 |
B |
250 |
сталь оцинков.
сплав RustAlloy |
ACS6, АС 6, NAC6, SC6
|
| 9-10,5 |
C |
| 10,5-12 |
C/D |
| 11-13,5 |
D |
| 13-15 |
E |
| R6/RAR6 |
1400/1600 |
9-11 |
C/D |
400 |
сталь оцинков.
сплав RustAlloy |
ACS6, АС 6, NAC6, SC6
|
| 10,5-13 |
D |
| 12-14 |
E |
| 13,5-16 |
F |
| 15-17 |
G |
| R8/RAR8 |
2000/2500 |
10,5-13 |
D |
400 |
сталь оцинков.
сплав RustAlloy |
ACS6, АС 6, NAC6, SC6
|
| 12-14 |
E |
| 13,5-16 |
F |
| 15-17 |
G |
| R9C |
3500 |
15-17 |
G |
1050 |
сплав нержав |
NCS 967 |
| 16,5-19 |
H |
| 18-21 |
I |
| 20-22 |
J |
NCS 975 |
| 21-24 |
K |
ШАРНИРЫ (две полосы в одной упаковке для одного стыка)
| Ширина ленты, мм |
Типоразмер шарнира |
Масса упаковки, кг |
Кол-во заклепок на 1 шарнирный стык |
| Сталь оцинкованная |
Сталь нержавеющая |
Сплав "Растэллой" |
| 500 |
R2-500 |
R2S-500 |
|
0,75 |
44 |
| 650 |
R2-650 |
R2S-650 |
|
0,87 |
56 |
| 800 |
R2-800 |
R2S-800 |
|
1,20 |
68 |
| 1000 |
R2-1000 |
R2S-1000 |
|
1,50 |
88 |
| 1200 |
R2-1200 |
R2S-1200 |
|
1,80 |
108 |
| 1400 |
R2-1400 |
|
|
2,00 |
124 |
| |
|
|
|
|
|
| 500 |
R5-500 |
R5S-500 |
|
1,27 |
110 |
| 650 |
R5-650 |
R5S-650 |
RAR5-650 |
1,66 |
140 |
| 800 |
R5-800 |
R5S-800 |
RAR5-800 |
2,20 |
170 |
| 1000 |
R5-1000 |
R5S-1000 |
RAR5-1000 |
2,54 |
220 |
| 1200 |
R5-1200 |
R5S-1200 |
RAR5-1200 |
3,13 |
270 |
| 1400 |
R5-1400 |
R5S-1400 |
RAR5-1400 |
3,56 |
310 |
| 1600 |
R5-1600 |
R5S-1600 |
RAR5-1600 |
4,10 |
360 |
| |
|
|
|
|
|
| 650 |
R5,5-650 |
--- |
RAR5,5-650 |
2,40 |
140 |
| 800 |
R5,5-800 |
--- |
RAR5,5-800 |
2,95 |
170 |
| 1000 |
R5,5-1000 |
--- |
RAR5,5-1000 |
3,68 |
220 |
| 1200 |
R5,5-1200 |
--- |
RAR5,5-1200 |
4,49 |
270 |
| 1400 |
R5,5-1400 |
--- |
RAR5,5-1400 |
5,16 |
310 |
| 1600 |
R5,5-1600 |
--- |
RAR5,5-1600 |
5,89 |
360 |
| 1800 |
R5,5-1800 |
--- |
RAR5,5-1800 |
6,63 |
410 |
| |
|
|
|
|
|
| 800 |
R6-800 |
--- |
RAR6-800 |
4,00 |
170 |
| 1000 |
R6-1000 |
--- |
RAR6-1000 |
5,00 |
220 |
| 1200 |
R6-1200 |
--- |
RAR6-1200 |
6,00 |
270 |
| 1400 |
R6-1400 |
--- |
RAR6-1400 |
7,00 |
310 |
| 1600 |
R6-1600 |
--- |
RAR6-1600 |
8,00 |
360 |
| 1800 |
R6-1800 |
--- |
RAR6-1800 |
9,00 |
410 |
| |
|
|
|
|
|
| 1000 |
R8-1000 |
--- |
RAR8-1000 |
5,00 |
352 |
| 1200 |
R8-1200 |
--- |
RAR8-1200 |
6,00 |
432 |
| |
|
|
|
|
|
| 1200 |
--- |
R9S-1200 |
--- |
7,70 |
432 |
| 1400 |
--- |
R9S-1400 |
--- |
9,00 |
496 |
| 1600 |
--- |
R9S-1600 |
--- |
10,00 |
576 |
| 1800 |
--- |
R9S-1800 |
--- |
11,50 |
656 |

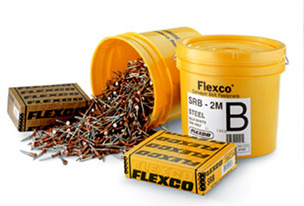

Заклепки - тип 1
| Индекс размера заклепки |
Заказной номер |
Кол-во в упаковке, шт. |
Масса упаковки, кг |
| Сталь |
| A |
SRA |
250 |
1,04 |
| B |
SRB |
250 |
1,13 |
| C |
SRC |
250 |
1,18 |
| C/D |
SRC/D |
250 |
1,27 |
| D |
SRD |
250 |
1,32 |
| E |
SRE |
250 |
1,41 |
| F |
SRF |
250 |
1,41 |
| G |
SRG |
250 |
1,45 |
| H |
SRH |
250 |
1,54 |
| I |
SRI |
250 |
1,65 |
| J |
SRJ |
250 |
1,73 |
| K |
SRK |
250 |
1,85 |
| Сталь нержавеющая |
| A |
SRA-S |
250 |
1,04 |
| B |
SRB-S |
250 |
1,13 |
| C |
SRC-S |
250 |
1,18 |
| C/D |
SRC/D-S |
250 |
1,27 |
| D |
SRD-S |
250 |
1,32 |
| E |
SRE-S |
250 |
1,41 |
| F |
SRF-S |
250 |
1,41 |
| G |
SRG-S |
250 |
1,45 |
Заклепки - тип 2
В ведре находятся 60 блоков (полос) заклепок по 20 штук в каждом блоке. Объединяются заклепки в блок с помощью пластмассовой пластинки.
| Индекс размера заклепки |
Заказной номер |
Кол-во в ведре, шт.* |
Масса упаковки, кг |
| Сталь |
| A |
CSRLA |
1200 |
5,89 |
| B |
CSRLB |
1200 |
6,31 |
| C |
CSRLC |
1200 |
6,72 |
| C/D |
CSRLC/D |
1200 |
7,05 |
| D |
CSRLD |
1200 |
7,28 |
| E |
CSRLE |
1200 |
7,53 |
| F |
CSRLF |
1200 |
7,86 |
| G |
CSRLG |
1200 |
8,11 |
| Сталь нержавеющая |
| A |
CSRLA-S |
1200 |
5,84 |
| B |
CSRLB-S |
1200 |
6,25 |
| C |
CSRLC-S |
1200 |
6,76 |
| C/D |
CSRLC/D-S |
1200 |
6,94 |
| D |
CSRLD-S |
1200 |
7,21 |
| E |
CSRLE-S |
1200 |
7,47 |
| F |
CSRLF-S |
1200 |
7,67 |
| G |
CSRLG-S |
1200 |
7,94 |
Стержни для шарнирных соединений
| Стержни |
Обозначение |
Материал соединяющего стержня |
 |
NC |
Стальной канат в нейлоновой оболочке, предохраняющей от коррозии |
 |
NCS |
Канат из нержавеющей стали в нейлоновой оболочке (в условиях сильной коррозии) |
 |
NAC |
Стальной канат со стальной броней и нейлоновой оболочкой |
 |
SC |
Стальной канат без оболочки (для абразивных и остроугольных грузов) |
 |
SSC |
Канат из нержавеющей стали для условий с сильной коррозией |
 |
AC |
Стальной канат со стальной броней |
 |
ACS |
Канат и броня из нержавеющей стали (в условиях коррозии) |
 |
NB |
Канат из бронзы в нейлоновой оболочке (не магнитен) |
| Ширина ленты, мм |
Типоразмер шарнира |
Заказной № стержня |
Ширина ленты, мм |
Типоразмер шарнира |
Заказной № стержня |
| Сталь |
Сталь нержавеющая |
| 500 |
R 2, R 5
375; 550*
(диаметр стержня
6,3 мм) |
NC-500-1 |
500 |
R 2, R 5
375; 550*
(диаметр стержня
6,3 мм) |
NCS-500-1 |
| 650 |
NC-650-1 |
650 |
NCS-650-1 |
| 800 |
NC-800-1 |
800 |
NCS-800-1 |
| 1000 |
NC-1000-1 |
1000 |
NCS-1000-1 |
| 1200 |
NC-1200-1 |
1200 |
NCS-1200-1 |
| 1400 |
NC-1400-1 |
1400 |
NCS- - 1400-1 |
| 1600 |
NC-1600-1 |
1600 |
NCS-1600-1 |
| 500 |
R 2, R 5
375; 550*
(диаметр стержня
6,0 мм) |
SC-500-1 |
500 |
R 2, R 5
375; 550*
(диаметр стержня
6,0 мм) |
SSC-500-1 |
| 650 |
SC-650-1 |
650 |
SSC-650-1 |
| 800 |
SC-800-1 |
800 |
SSC-800-1 |
| 1000 |
SC-1000-1 |
1000 |
SSC-1000-1 |
| 1200 |
SC-1200-1 |
1200 |
SSC-1200-1 |
| 500 |
R 2, R 5
375; 550*
(диаметр стержня
6,3 мм) |
AC-500-1 |
500 |
R 2, R 5
375; 550*
(диаметр стержня
6,3 мм) |
ACS-500-1 |
| 650 |
AC-650-1 |
650 |
ACS-650-1 |
| 800 |
AC-800-1 |
800 |
ACS-800-1 |
| 1000 |
AC-1000-1 |
1000 |
ACS-1000-1 |
| 1200 |
AC-1200-1 |
1200 |
ACS-1200-1 |
| 1400 |
AC-1400-1 |
1400 |
ACS-1400-1 |
| 1600 |
AC-1600-1 |
1600 |
ACS-1600-1 |
| 500 |
R 2, R 5
375; 550*
(диаметр стержня
6,3 мм) |
NAC-500-1 |
650 |
R 5,5 R 6 R8
(диаметр стержня
9,6 мм) |
ACS6-650-1 |
| 650 |
NAC-650-1 |
800 |
ACS6-800-1 |
| 800 |
NAC-800-1 |
1000 |
ACS6-1000-1 |
| 1000 |
NAC-1000-1 |
1200 |
ACS6-1200-1 |
| 1200 |
NAC-1200-1 |
1400 |
ACS6-1400-1 |
| 1400 |
NAC-1400-1 |
1600 |
ACS6-1600-1 |
| 1600 |
NAC-1600-1 |
1800 |
ACS6-1800-1 |
| 650 |
R 5,5 R6 R8
(диаметр стержня
9,6 мм) |
AC6-650-1 |
1200 |
R9S для заклепок
E,F,G,H,I
(диаметр ст. 16 мм ) |
NCS962-1200-1 |
| 800 |
AC6-800-1 |
1400 |
NCS962-1400-1 |
| 1000 |
AC6-1000-1 |
1600 |
NCS962-1600-1 |
| 1200 |
AC6-1200-1 |
1800 |
NCS962-1800-1 |
| 1400 |
AC6-1400-1 |
1200 |
R9S для заклепок
J, K, L
(диаметр ст. 19 мм ) |
NCS975-1200-1 |
| 1600 |
AC6-1600-1 |
1400 |
NCS975-1400-1 |
| 1800 |
AC6-1800-1 |
1600 |
NCS975-1600-1 |
| 800 |
R 5,5 R6 R8
(диаметр стержня
10,3 мм) |
NAC6-800-1 |
1800 |
NCS975-1800-1 |
| 1000 |
NAC6-1000-1 |
Антимагнитный стержень |
| 1200 |
NAC6-1200-1 |
500 |
R 2, R 5
375; 550*
(диаметр стержня
6,3 мм) |
NB-500-1 |
| 1400 |
NAC6-1400-1 |
650 |
NB-650-1 |
| 1600 |
NAC6-1600-1 |
800 |
NB-800-1 |
| 1800 |
NAC6-1800-1 |
1000 |
NB-1000-1 |
| 650 |
R 5,5 R 6 R8
(диаметр стержня
8,8 мм) |
SC6-650-1 |
1200 |
NB-1200-1 |
| 800 |
SC6-800-1 |
* Шарнирные болтовые соединения |
| 1000 |
SC6-1000-1 |
| 1200 |
SC6-1200-1 |
| 1400 |
SC6-1400-1 |
| 1600 |
SC6-1600-1 |

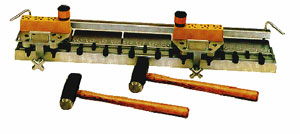

Устройство для монтажа шарниров
| Монтажный станок MSRTX с одним ведущим блоком |
Типоразмер |
Ширина ленты, мм |
Масса, кг |
 |
MSRTX-30 |
750 |
13 |
| MSRTX-36 |
900 |
17 |
| MSRTX-42 |
1050 |
21 |
| MSRTX-48 |
1200 |
23 |
| MSRTX-60 |
1500 |
31 |
| Монтажный станок MSRT с двумя ведущими блоками |
Типоразмер |
Ширина ленты, мм |
Масса, кг |
 |
MSRT-30E* |
750 |
39,00 |
| MSRT-36E* |
900 |
44,00 |
| MSRT-42E* |
1050 |
49,00 |
| MSRT-48E* |
1200 |
54,00 |
| MSRT-60E* |
1500 |
71,00 |
| MSRT-70 |
1800 |
46,00 |
| MSRT8-48 |
1200 |
32,00 |
| MSRT8-60 |
1500 |
35,00 |
| MSRT8-48E* |
1200 |
54,00 |
| MSRT8-60E* |
1500 |
65,00 |
| MSRT9-48 |
1200 |
40,00 |
| MSRT9-60 |
1500 |
42,00 |
| MSRT9-72 |
1800 |
45,00 |
| MSRT9-84 |
2100 |
50,00 |
| * в металлическом ящике |
| Устройство для резки лент Belt Сutter |
Типоразмер |
Ширина ленты, мм |
Масса, кг |
 |
300330 |
750 |
8,70 |
| 300336 |
900 |
9,00 |
| 300342 |
1050 |
11,80 |
| 300348 |
1200 |
12,70 |
| 300360 |
1500 |
14,90 |
| 300372 |
1800 |
17,00 |
| 30023 |
Запасное лезвие |
0,10 |
| Устройство для снятия обкладок Belt Skiver |
Типоразмер |
Масса, кг |
 |
FSK -1A |
9,30 |
| Запасное лезвие |
FSK -1В |
0,10 |
|
|
|
|
